Узел 14. Крепление панелей к ж/б колонне. Горизонтальный монтаж

Крепление панелей к ж/б колонне. Горизонтальный монтаж

Крепление панелей к ж/б колонне. Горизонтальный монтаж

Вид А

Саморез Заклепка
крепеж саморезом крепеж заклепкой

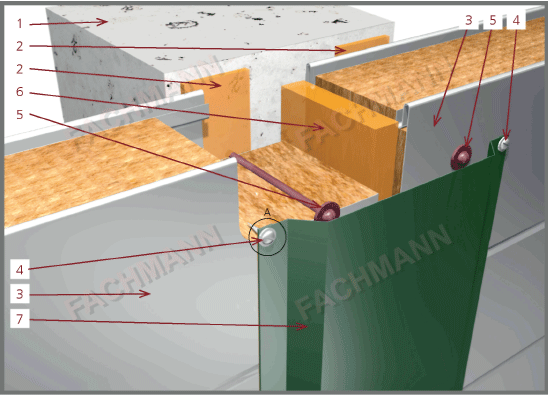

Элементы соединения:

  1. Железобетонная колонна
  2. Уплотнительная лента
  3. Сэндвич-панель стеновая
  4. Самосверлящий шуруп (или заклепка)
  5. Дюбель гвоздь
  6. Утеплитель (минеральная вата или монтажная пена)
  7. Фасонный элемент FS-1
  8. Герметик силиконовый

Важно!
Крепление сэндвич-панели самосверлящим шурупом к ригелю должно быть не менее 50 мм от края сэндвич-панели.
