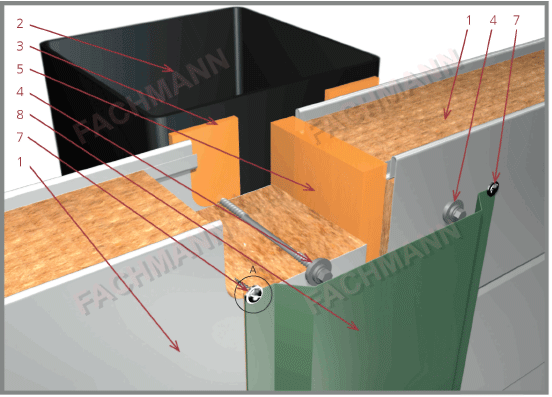

Узел 13. Крепление панелей к стальной опоре. Горизонтальный монтаж

Вид А

Саморез	Заклепка

Элементы соединения:

1. Сэндвич-панель стеновая
2. Колонна из квадратной трубы (условно)
3. Уплотнительная лента
4. Самосверлящий шуруп
5. Утеплитель (минеральная вата или монтажная пена)
6. Герметик силиконовый
7. Заклепка (или самосверлящий шуруп)
8. Фасонный элемент FS-1

Важно!
Крепление сэндвич-панели самосверлящим шурупом к ригелю должно быть не менее 50 мм от края сэндвич-панели.
